現代の産業オートメーションにおいて、メーカーは常に効率、精度、そしてレイアウトの柔軟性を向上させる方法を模索しています。その中でも人気が高まっている解決策の一つが、円形ガイドレールシステム（円形コンベアまたはリングトラックシステムとも呼ばれます）。では、円形ガイドレールとは一体何なのでしょうか？また、従来のコンベアラインとどう違うのでしょうか？
この記事では、動作原理、主な利点、アプリケーションの違いについて説明し、生産ラインに適したソリューションを選択できるようにします。

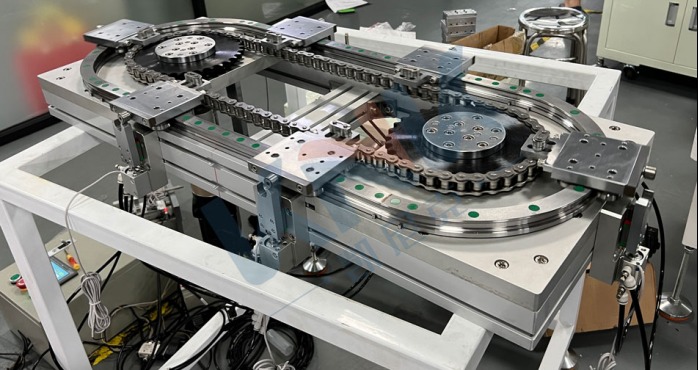

あ円形ガイドレール円形または楕円形に形成された閉ループ直線運動システムです。精密ガイドレール、キャリッジ、そしてベルト駆動、チェーン駆動、カム駆動によるインデックス駆動などの同期駆動システムで構成されています。
ワークステーションはループの周囲に配置されており、製品をステーション間で連続的に循環させたり、正確にインデックスしたりすることができます。直線型コンベアと比較して、円形ガイドレールは高精度な位置決め、コンパクトなレイアウト、マルチステーションの自動化。
代表的なコンポーネントは次のとおりです。
精密硬化ガイドレール
低摩擦のローリングキャリッジ
同期ベルト、チェーン、またはカム駆動
サーボモーターまたはステッピングモーター制御
オプションの位置決めおよびクランプ機構
従来のコンベアラインは通常、ベルトコンベア、ローラーコンベア、またはチェーンコンベア製品を A 地点から B 地点まで直線またはわずかに曲線の経路で輸送するために使用されます。
主な目的は材料取り扱い精密な位置決めではなく、高精度が求められない梱包、倉庫、物流、単純な組立ラインなどで広く使用されています。
従来のコンベアの共通の特徴:
シンプルな機械構造
継続的な動き
測位精度が低い
加工ではなく製品の輸送が主な用途
円形ガイドレールシステムは、正確な位置決め±0.05 mm以下の再現性を実現しています。そのため、以下のような作業に最適です。
ピックアンドプレース
ネジ締め
検査
調剤
圧入
従来のコンベアの位置決め精度は通常数ミリメートル程度であり、精密な組み立て作業には適していません。
円形または楕円形のガイドレールは、閉ループ複数のワークステーションをトラックの周囲に配置することで、コンパクトで高効率な生産セルを構築できます。
従来のコンベア ラインでは通常、より長い直線経路が必要となり、より多くの床面積を占有し、ワークステーションの柔軟な配置が制限されます。
円形ガイドレールシステムは、自動組立機の中核プラットフォーム、統合：
ロボット
ビジョンシステム
プレスユニット
検査所
連続フローとインデックス動作の両方をサポートし、同期されたマルチステップ処理を可能にします。
従来のコンベアは主に輸送に重点を置いており、処理タスクを実行するには追加の固定具や停止機構が必要です。
剛性ガイドレールと精密キャリッジにより、円形ガイドレールシステムは、安定した動きでより高い負荷より重い製品やツールの統合に適しています。
従来のベルトコンベアでは、重い荷物を運ぶときにベルトが変形したり、滑りや振動が起きる場合があります。
円形ガイドレールシステムは、次のようにカスタマイズできます。
トラック直径または楕円の長さ
駅数
ドライブタイプ
ペイロード容量
さまざまな生産ニーズに合わせて簡単に拡張または再構成できます。
従来のコンベアは一度設置すると柔軟性が低くなり、レイアウトを変更するには大規模な変更が必要になるのが一般的です。

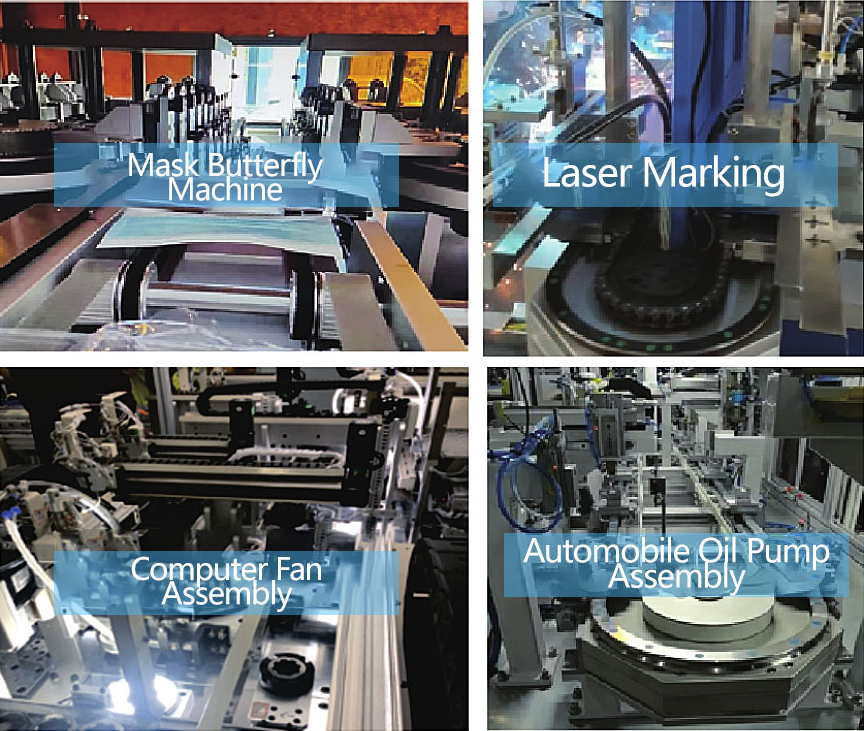

円形ガイドレールは、次のような産業で広く使用されています。高効率と高精度、 のような：
電子機器組立ライン
自動車部品製造
医療機器製造
バッテリーモジュールアセンブリ
化粧品および医薬品の包装
特に以下の用途に適していますマルチステーション自動組立・検査システム。
次の場合には、円形ガイド レール システムを検討する必要があります。
高い位置決め精度が必要
プロセスには複数の精密な操作が含まれます
工場のスペースは限られている
ロボットやビジョンシステムを統合したい
同期した安定した動作制御が必要です
精度を要求されずに製品を長距離輸送することだけが主な目的である場合、通常は従来のコンベア ラインの方がコスト効率が高くなります。
従来のコンベアラインは単純な材料輸送には最適ですが、円形ガイドレールシステムは、精密自動化とマルチステーション組立のための強力なソリューションを提供します。高い位置決め精度、コンパクトなレイアウト、強力な統合機能を備えた円形ガイドレールは、現代のインテリジェント製造において重要な役割を果たします。
適切な搬送および位置決めシステムを選択すると、生産効率、製品品質、全体的な自動化レベルが大幅に向上します。
自動化された組み立てやテスト ラインを計画している場合、円形ガイド レール システムがソリューションの最適な基盤となる可能性があります。
